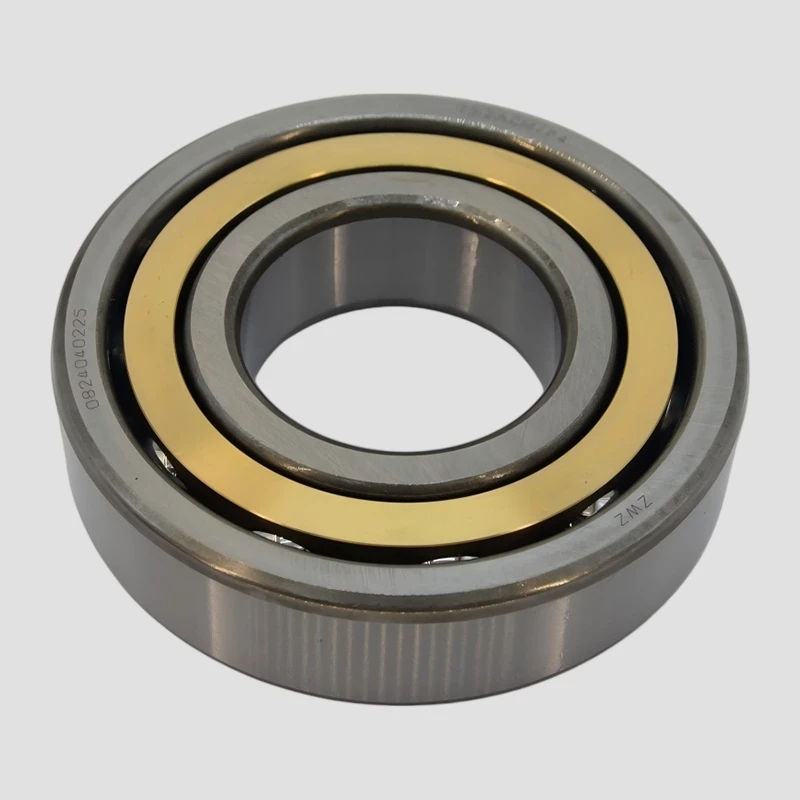

Tipos de arreglo
Según la orientación de la instalación, las características de carga y los requisitos de la aplicación, los rodamientos de bolas de contacto angular emparejados se disponen principalmente en las tres configuraciones siguientes:
Coincidencia retrospectiva-con-anterior (tipo de base de datos)
Las líneas de contacto de los dos cojinetes divergen hacia afuera, lo que proporciona una alta rigidez y una fuerte resistencia al momento. Las disposiciones DB soportan cargas radiales y cargas axiales bidireccionales, con precarga ajustable para mejorar la precisión de funcionamiento en condiciones exigentes.
Coincidencia cara-a-cara (tipo DF)
Las líneas de contacto convergen hacia adentro, lo que permite una mejor compensación por la desviación del eje y la desalineación del montaje. Esta estructura ofrece una rigidez ligeramente menor pero una mayor adaptabilidad en aplicaciones donde pueden ocurrir errores de instalación.
Coincidencia en tándem (tipo DT)
Las líneas de contacto están orientadas en la misma dirección, lo que permite que el juego de rodamientos soporte cargas axiales extremadamente altas en una sola dirección. Dado que no puede soportar cargas axiales inversas, a menudo se utiliza en combinación con soportes de rodamientos adicionales.
Dimensiones
Diámetro interior: 30 mm-1320 mm
Diámetro exterior: 62 mm-1600 mm
Ancho: 32 mm-244 mm
Modelos populares y parámetros técnicos
ZWZ ofrece una gama completa de rodamientos de bolas de contacto angular combinados en configuraciones DB, DF y DT, ampliamente utilizados en máquinas herramienta, automatización y equipos de alta-precisión en todo el mundo.
|
Modelo |
Acuerdo |
re (mm) |
diámetro (mm) |
2B (milímetros) |
Cr (kN) |
Cor (kN) |
Velocidad de grasa (r/min) |
Velocidad del aceite (r/min) |
Peso (kg) |
|
760204TN1/P4DBB |
DB |
20 |
47 |
28 |
17.2 |
28.3 |
9500 |
14000 |
0.263 |
|
760205TN1/P4DBB |
DB |
25 |
52 |
30 |
17.5 |
30.5 |
8500 |
12000 |
0.300 |
|
7305ACM/DB |
DB |
25 |
62 |
34 |
44.0 |
32.0 |
7500 |
10000 |
0.511 |
|
760206TN1/P4DBB |
DB |
30 |
62 |
32 |
30.0 |
24.5 |
7300 |
10000 |
0.443 |
|
7206BM/DT |
DT |
30 |
62 |
32 |
22.9 |
44.0 |
7300 |
10000 |
0.497 |
|
7306ACM/DB |
DB |
30 |
72 |
38 |
50.0 |
39.0 |
6700 |
9000 |
0.661 |
|
7207BM/DT |
DT |
35 |
72 |
34 |
48.1 |
38.0 |
6300 |
8400 |
0.656 |
|
7307AC/DB |
DB |
35 |
80 |
42 |
63.1 |
50.0 |
5500 |
7500 |
0.907 |
|
7308ACM/DB |
DB |
40 |
90 |
46 |
77.0 |
60.0 |
5300 |
7000 |
1.420 |
|
760209TN1/P4DBB |
DB |
45 |
85 |
38 |
34.5 |
74.0 |
5300 |
7000 |
0.978 |
|
7309ACM/DB |
DB |
45 |
100 |
50 |
108.0 |
88.0 |
6000 |
7000 |
2.030 |
|
7309BM/DT |
DT |
45 |
100 |
50 |
97.5 |
79.0 |
4800 |
6300 |
1.830 |
|
7310ACM/DB |
DB |
50 |
110 |
54 |
117.0 |
98.0 |
8200 |
11000 |
2.320 |
|
7211ACM/DB |
DB |
55 |
100 |
42 |
82.0 |
76.0 |
9000 |
12000 |
1.260 |
|
7311ACM/DB |
DB |
55 |
120 |
58 |
143.0 |
126.0 |
4000 |
5000 |
3.300 |
|
7212ACM/DB |
DB |
60 |
110 |
44 |
74.0 |
77.0 |
4000 |
5300 |
1.860 |
|
7312ACM/DB |
DB |
60 |
130 |
62 |
154.0 |
134.0 |
3600 |
4800 |
4.240 |
|
7213ACM/DB |
DB |
65 |
120 |
46 |
118.0 |
117.0 |
6400 |
9500 |
2.430 |
|
7313ACM/DB |
DB |
65 |
140 |
66 |
186.0 |
169.0 |
3200 |
4300 |
5.120 |
|
7214ACM/DB |
DB |
70 |
125 |
48 |
124.0 |
123.0 |
3300 |
4600 |
2.470 |
|
7314ACM/DB |
DB |
70 |
150 |
70 |
186.0 |
173.0 |
3800 |
5000 |
6.270 |
|
7215BM/DB |
DB |
75 |
130 |
40 |
69.0 |
83.5 |
6000 |
8000 |
1.290 |
|
7315ACM/DB |
DB |
75 |
160 |
74 |
228.0 |
218.0 |
5500 |
7400 |
7.090 |
|
7216ACM/DB |
DB |
80 |
125 |
44 |
89.7 |
105.0 |
6400 |
8500 |
1.970 |
|
7316ACM/DB |
DB |
80 |
170 |
78 |
246.0 |
245.0 |
2500 |
3600 |
8.180 |
|
7217BM/DB |
DB |
85 |
150 |
56 |
162.0 |
174.0 |
2800 |
3800 |
4.530 |
|
7317BM/DB |
DB |
85 |
180 |
82 |
236.0 |
244.0 |
2400 |
3400 |
9.780 |
|
7218BM/DB |
DB |
90 |
140 |
48 |
110.0 |
131.0 |
3800 |
5300 |
2.360 |
|
7318ACM/DB |
DB |
90 |
190 |
86 |
286.0 |
305.0 |
4500 |
6300 |
12.200 |
|
7219BM/DB |
DB |
95 |
200 |
90 |
306.0 |
335.0 |
2000 |
3000 |
13.000 |
|
7220ACM/DB |
DB |
100 |
150 |
48 |
111.0 |
141.0 |
3600 |
5000 |
2.490 |
|
7320ACM/DB |
DB |
100 |
215 |
94 |
345.0 |
395.0 |
1900 |
2800 |
19.400 |
|
7222ACM/DB |
DB |
110 |
200 |
76 |
286.0 |
325.0 |
2000 |
3000 |
9.470 |
|
7322ACM/DB |
DB |
110 |
240 |
100 |
385.0 |
465.0 |
1700 |
2400 |
19.900 |
|
7224ACM/DB |
DB |
120 |
180 |
56 |
164.0 |
214.0 |
4200 |
5600 |
4.270 |
|
7324AC/DB |
DB |
120 |
260 |
110 |
410.0 |
525.0 |
3300 |
4500 |
27.400 |
|
7226BM/DB |
DB |
130 |
230 |
80 |
278.0 |
350.0 |
1800 |
2600 |
15.100 |
|
7326ACM/DB |
DB |
130 |
280 |
116 |
403.0 |
537.0 |
1600 |
2200 |
36.100 |
|
7228ACM/DB |
DB |
140 |
250 |
84 |
355.0 |
470.0 |
3600 |
4800 |
16.900 |
|
73030BM/DB |
DB |
150 |
225 |
70 |
213.0 |
294.0 |
1700 |
2300 |
9.610 |
|
7332AC/DB |
DB |
160 |
290 |
96 |
400.0 |
580.0 |
1300 |
1800 |
29.000 |
|
7034A/C2DB |
DB |
170 |
260 |
84 |
310.0 |
435.0 |
1500 |
2000 |
15.600 |
|
7336B/DB |
DB |
180 |
320 |
104 |
400.0 |
645.0 |
1000 |
1500 |
35.000 |
|
71940A/DB |
DB |
200 |
280 |
76 |
310.0 |
480.0 |
2200 |
3200 |
14.700 |
|
7240AC/DB |
DB |
200 |
360 |
116 |
560.0 |
920.0 |
1300 |
1800 |
50.300 |
|
7044B/DB |
DB |
220 |
340 |
112 |
400.0 |
700.0 |
1100 |
1300 |
36.500 |
|
7244B/DB |
DB |
220 |
400 |
130 |
505.0 |
910.0 |
900 |
1200 |
70.600 |
|
71952B/DF |
DF |
260 |
400 |
92 |
520.0 |
970.0 |
1500 |
2000 |
60.000 |
|
71956AC/DB |
DB |
280 |
380 |
92 |
436.0 |
810.0 |
950 |
1400 |
31.400 |
|
71962X3B/DB |
DB |
310 |
429.5 |
120 |
460.0 |
890.0 |
800 |
1100 |
52.200 |
|
7068B/DF |
DF |
340 |
520 |
164 |
725.0 |
1620.0 |
660 |
900 |
124.000 |
|
7872AC/DB |
DB |
360 |
440 |
76 |
365.0 |
840.0 |
1900 |
1500 |
24.000 |
|
71876B/DB |
DB |
380 |
480 |
92 |
359.0 |
730.0 |
700 |
910 |
37.200 |
|
7084B/DT |
DT |
420 |
620 |
180 |
850.0 |
2130.0 |
520 |
700 |
176.000 |
Ámbito de aplicación
Los rodamientos de bolas de contacto angular emparejados ZWZ son ideales para aplicaciones industriales que requieren capacidad de carga bidireccional-alta precisión y alta rigidez. Son ampliamente utilizados en:
● Máquinas Herramienta: Husillos de Centros de Mecanizado, Tornos CNC, Rectificadoras, Fresadoras, Sistemas de Husillos para Mandrinadoras.
● Transmisión de precisión: servomotores, reductores de precisión, husillos de bolas, guías lineales y componentes.
● Maquinaria en general: Maquinaria de impresión, Maquinaria textil, Maquinaria de embalaje, Compresores, Equipos de bombeo.
● Equipos-de alta gama: articulaciones robóticas, dispositivos médicos, componentes aeroespaciales e instrumentos de precisión.
● Automatización industrial: mecanismos de transmisión de líneas de ensamblaje, equipos rotativos de alta-velocidad, equipos-de precisión de servicio pesado.
